本文主要介绍通过RouterOS V7的GRE6-Tunnel来实现OSPF异地组网。主要通过IPv6隧道来跑IPv4的OSPF组网。
一、组网准备
1、RouterOS v7.x 2个，这边使用的版本是7.8 (stable)
2、有公网IPv6的外网2个，我这边使用内网环境模拟
二、网络拓扑
地区1：R1路由外网IPv6：240e:3a1:5045:32f0:: 绑定域名：r1.77bx.com 内网：10.1.0.0/24 gre6-tunnel：10.255.255.1/24
地区2：R2路由外网IPv6：240e:3a1:5045:3790:: 绑定域名：r2.77bx.com 内网：10.2.0.0/24 gre6-tunnel：10.255.255.2/24
三、基础配置
1、配置R1和R2上网，这边我就不详细写了，可以看看我以前的教程，已经写的很多了。
2、关于双栈IPv6，看我以前的文章配置《RouterOS配置原生IPv6（电信IPv4/IPv6双栈）》
四、GRE6配置
1、配置R1和R2的GRE6 Tunnel，Interfaces -> Interface -> + -> GRE6 Tunnel ，设置Name、Remote Address
R1 Name：gre6-tunnel-r1，Remote Address：r2.77bx.com
R2 Name：gre6-tunnel-r2，Remote Address：r1.77bx.com
2、配置R1和R2的GRE6 Tunnel IPv4地址，IP -> Address -> + , 设置Address和Interface（因为要在IPv6隧道跑IPv4业务，所以要加IPv4地址）
R1 Address：10.255.255.1/24，Network：10.255.255.0，Interface：gre6-tunnel-r1
R2 Address：10.255.255.2/24，Network：10.255.255.0，Interface：gre6-tunnel-r2
以下是GRE6设置的所有操作命令：
R1
interface gre6 add name=gre6-tunnel-r1 remote-address=r2.77bx.com ip address add address=10.255.255.1/24 interface=gre6-tunnel-r1 network=10.255.255.0
R2
interface gre6 add name=gre6-tunnel-r2 remote-address=r1.77bx.com ip address add address=10.255.255.2/24 interface=gre6-tunnel-r2 network=10.255.255.0
五、OSPF设置

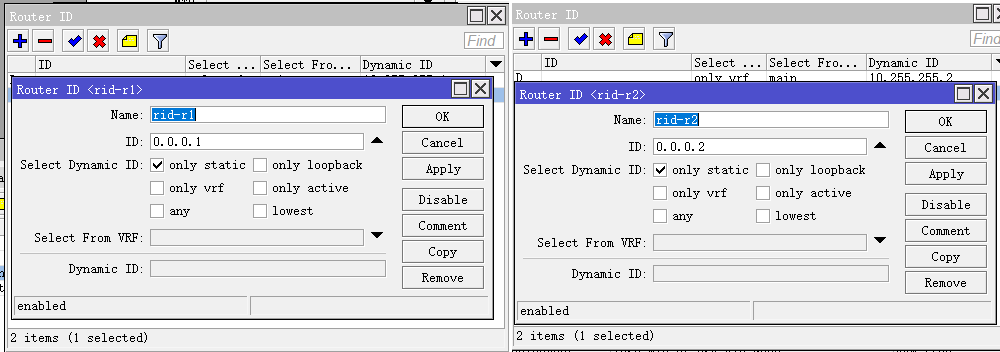

1、R1和R2的Router ID设置，Routing -> Router ID -> + ，设置Name，ID和Select Dynamic ID
R1 Name：rid-r1，ID：0.0.0.1，Select Dynamic ID：only static
R2 Name：rid-r2，ID：0.0.0.2，Select Dynamic ID：only static

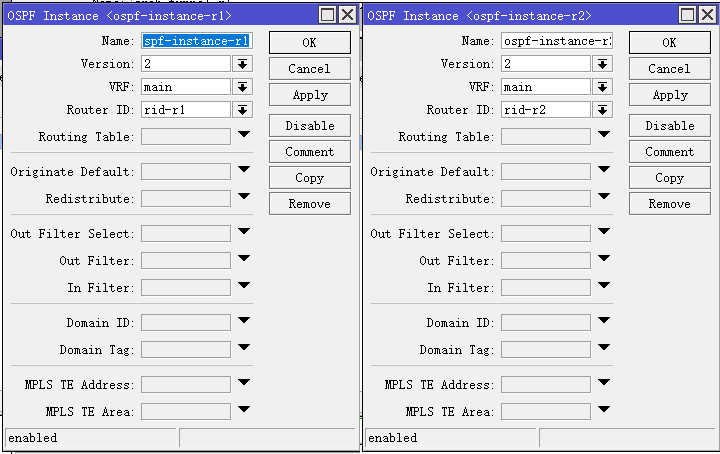

2、R1和R2的Instances设置。Routing -> OSPF -> Interfaces -> + ，设置Name和Router ID，其他的默认即可。
R1 Name：ospf-instance-r1，Router ID：rid-r1
R2 Name：ospf-instance-r2，Router ID：rid-r2

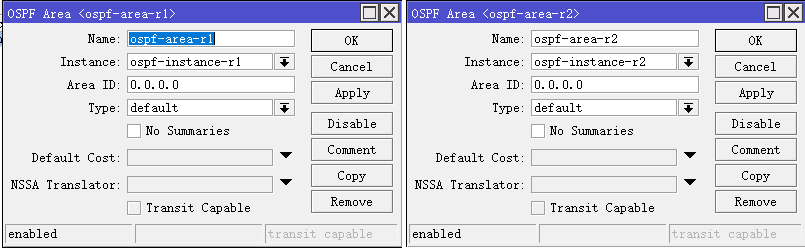

3、R1和R2的Areas设置。Routing -> OSPF -> Areas -> + ，设置Name、Interface和Area ID，其他的默认即可。
R1 Name：ospf-area-r1，Instance：ospf-instance-r1，Area ID：0.0.0.0
R2 Name：ospf-area-r2，Instance：ospf-instance-r2，Area ID：0.0.0.0

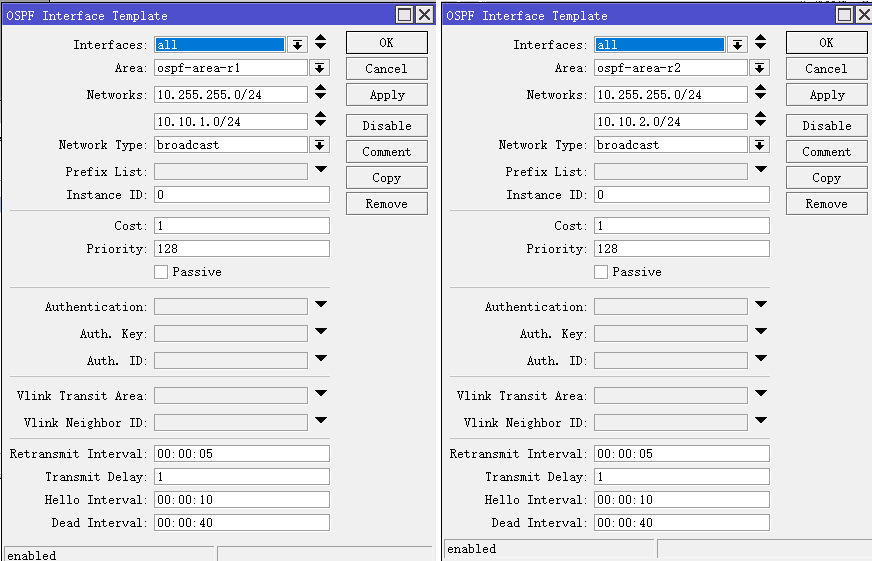

4、R1和R2的Interface Templates设置。Routing -> OSPF -> Interface Templates -> + ，设置Interfaces、Area和Networks，其他的默认即可。
R1 Interface：all，Area：ospf-area-r1，Networks：10.255.255.0/24，10.10.1.0/24
R2 Interface：all，Area：ospf-area-r2，Networks：10.255.255.0/24，10.10.2.0/24

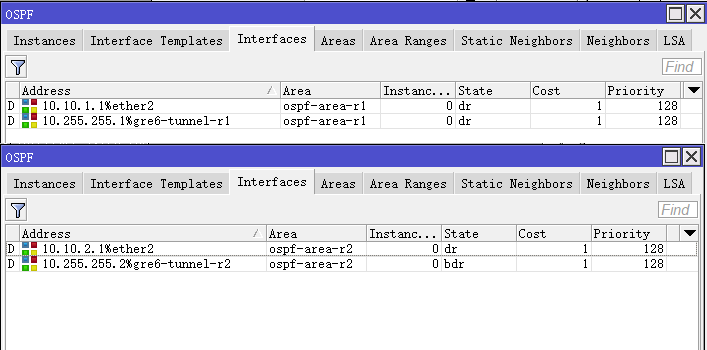

5、查看Interfaces，可以看到宣告的网段已经成功

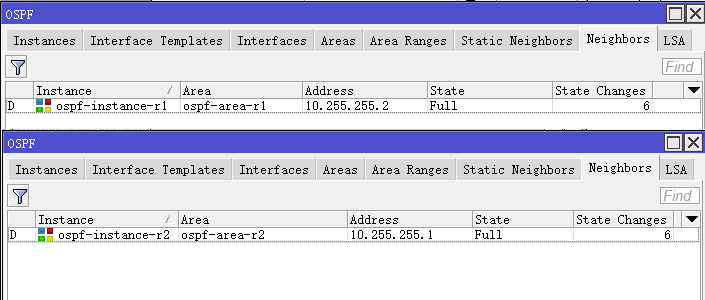

6、查看Neighbors，可以看到OSPF关系已经建立。
以下是OSPF设置的所有命令
R1
routing id add name=rid-r1 id=0.0.0.1 select-dynamic-id=only-static routing ospf instance add name=ospf-instance-r1 router-id=rid-r1 routing ospf area add name=ospf-area-r1 area-id=0.0.0.0 instance=ospf-instance-r1
R2
routing ospf interface-template add area=ospf-area-r1 interfaces=all networks=10.255.255.0/24,10.10.1.0/24 routing id add name=rid-r2 id=0.0.0.2 select-dynamic-id=only-static routing ospf instance add name=ospf-instance-r2 router-id=rid-r2 routing ospf area add name=ospf-area-r2 area-id=0.0.0.0 instance=ospf-instance-r2 routing ospf interface-template add area=ospf-area-r2 interfaces=all networks=10.255.255.0/24,10.10.2.0/24
到此R1和R2已经组网成功，可以相互访问了。
