RouterOS通过VRRP实现单线多拨以及PCC负载均衡

单线多拨/一线多拨需要运营商的支持，可以达到叠加速度（也要运营商支持）以及获取多个IP地址的目的。

RouterOS（以下简称ROS）可以通过VRRP显示PPPOE多拨，本文虚拟机虚拟ROS以及自建PPPoE服务器，WAN口是ether1，LAN口是ether2，来实现1线3拨以及使用PCC规则来达到负载均衡的效果。

一、VRRP设置

1、打开“Interfaces” - “VRRP”，点击“+”

2、添加3个VRRP，name分别为vrrp1，vrrp2，vrrp3

3、VRRP选项卡分别设置vrrp1的VRID为1， vrrp2的VRID为2， vrrp3的VRID为3

二、PPPoE Client拨号设置

1、打开“PPP” - “Interface”，点击“+”，选择“PPPoE Client”

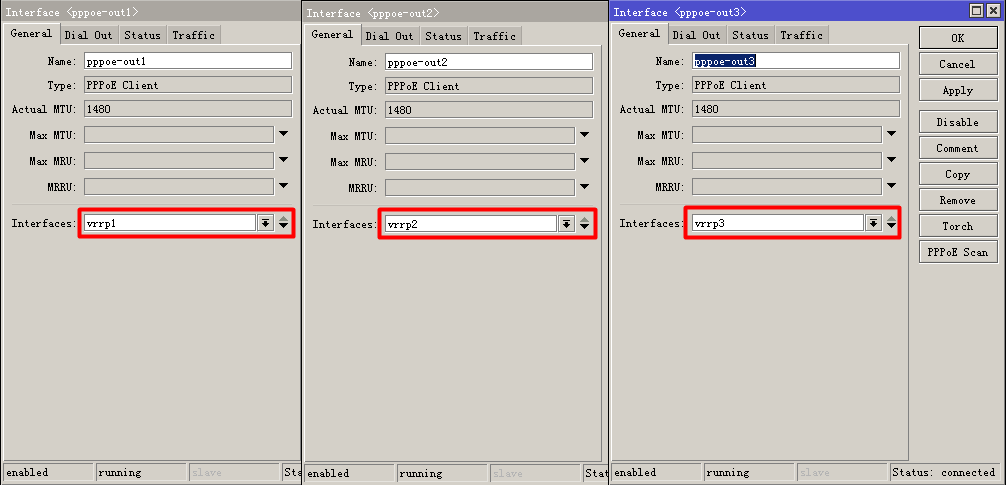

2、创建3个pppoe拨号，name分别为pppoe-out1， pppoe-out2， pppoe-out3，以及Interfaces分别选择vrrp1，vrrp2，vrrp3

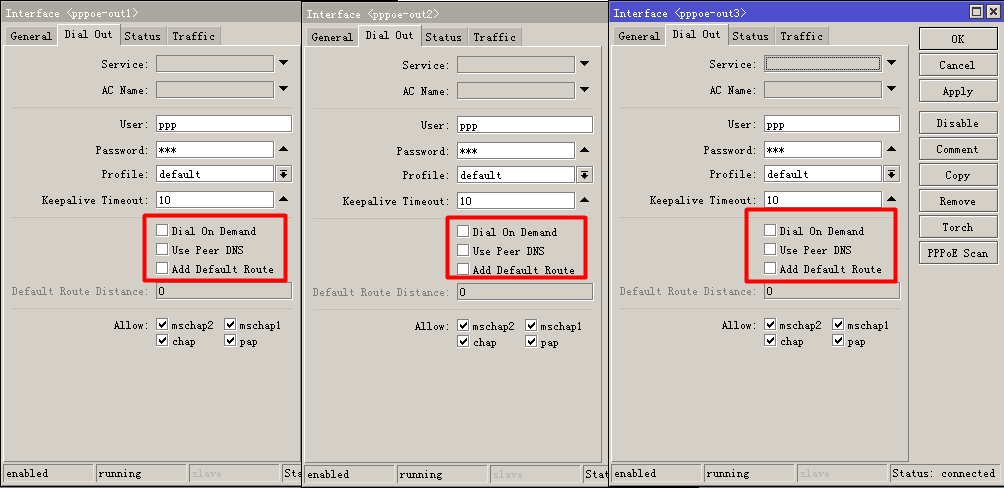

3、Dial out选项卡。分别去掉“Add Default Route”的勾（不添加默认路由）

三、配置LAN ip地址和激活vrrp虚拟接口配置ip地址

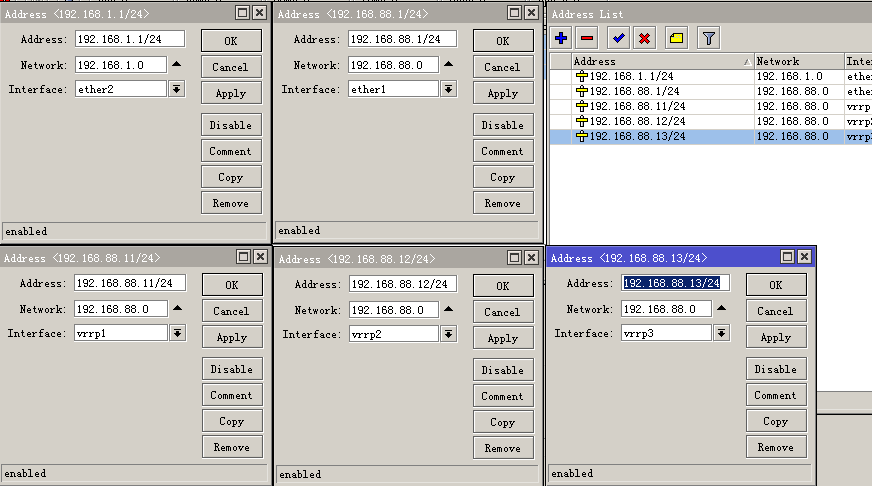

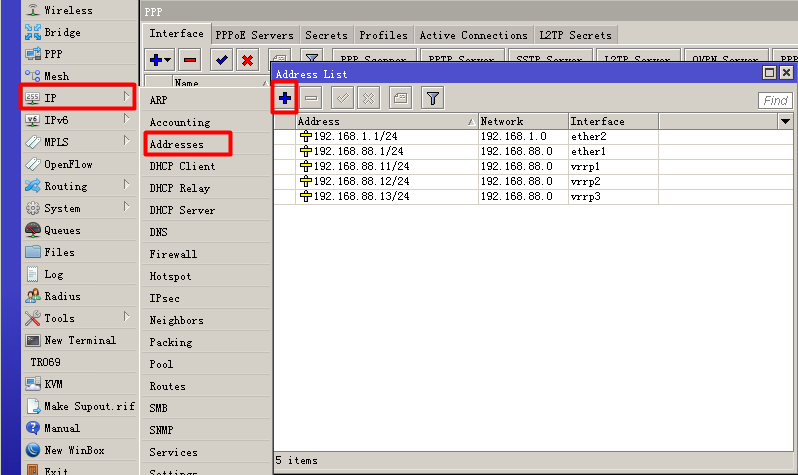

1、打开“IP” - “Addresses”，点击“+”

2、添加内网IP

添加内网LAN：Addess：192.168.1.1/24 Network：192.168.1.0 Interface：ether2

添加外网WAN：Addess：192.168.88.1/24 Network：192.168.88.0 Interface：ether1

添加vrrp1 ：Addess：192.168.88.11/24 Network：192.168.88.0 Interface：vrrp1

添加vrrp2 ：Addess：192.168.88.12/24 Network：192.168.88.0 Interface：vrrp2

添加vrrp3 ：Addess：192.168.88.13/24 Network：192.168.88.0 Interface：vrrp3

PS：Wan口也就是ether1要和vrrp同一个网段的

四、路由设置

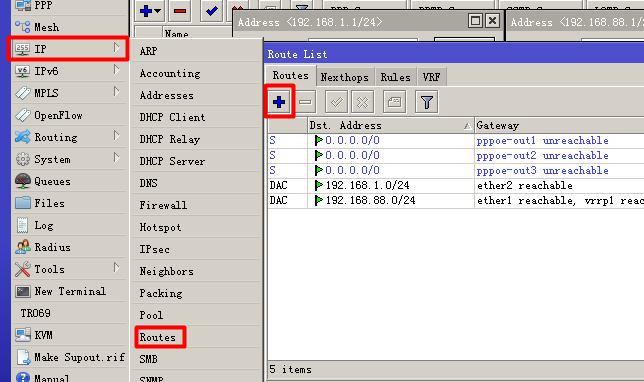

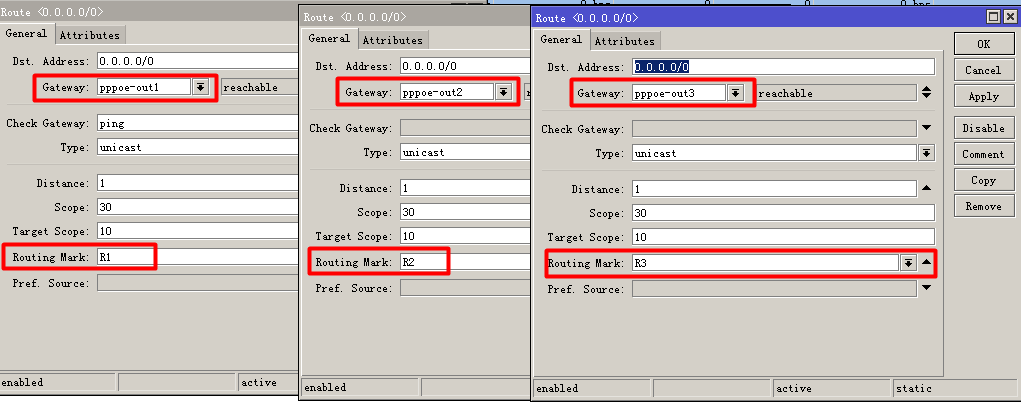

1、打开“IP” - “Routes”，点击“+”

2、添加3条默认路由Gateway：pppoe-out1， Gateway：pppoe-out2， Gateway：pppoe-out3， 分别对标记为R1，R2，R3指定线路

五、标记内网要走的线路以及 提取路由 标记 指定走pppoe线路

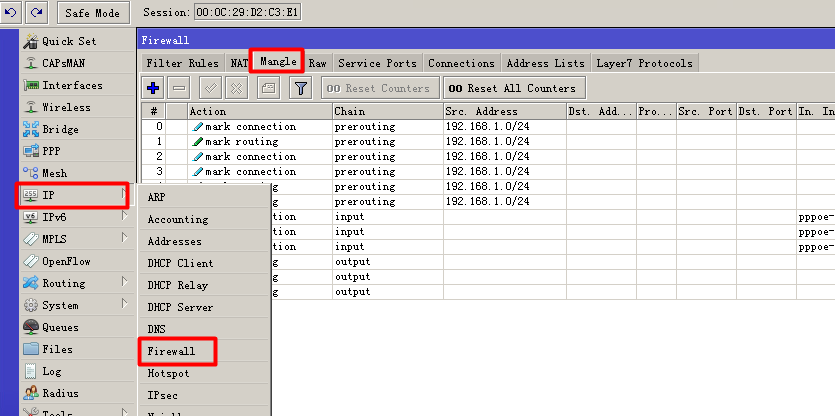

1、打开“ip” - “Firewall” - “Mangle”，点击“+”

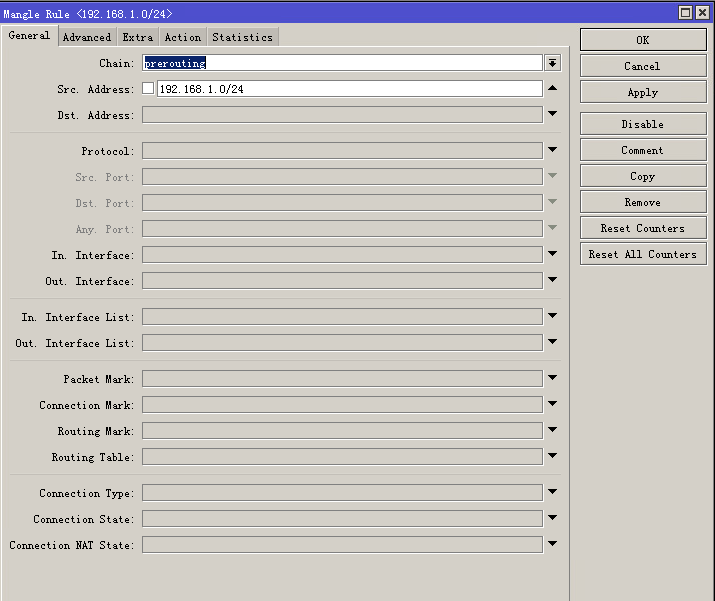

2、添加3条标记规则，Chain选择“prerouting”，Src.Address填写内网ip（我这里是192.168.1.0/24），这边3条标记都是一样的

3、advanced选项卡，Per Connection Classifier选择“both addresses”

第一条标记：“both addresses”：3/0，

第二条标记： “both addresses”： 3/1，

第三条标记： “both addresses”： 3/2

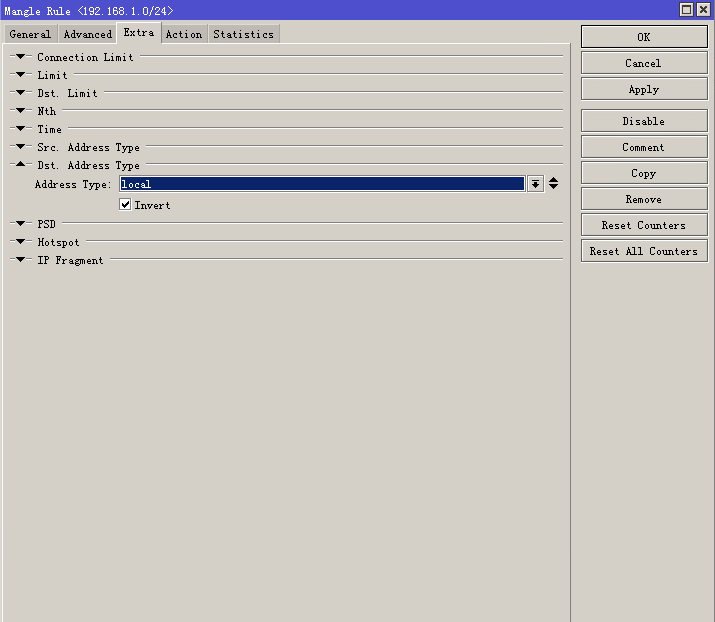

4、Extra选项卡 Dst.Address Type中Address Type选择local，并勾上Invert，表示非本地，三条标记一样

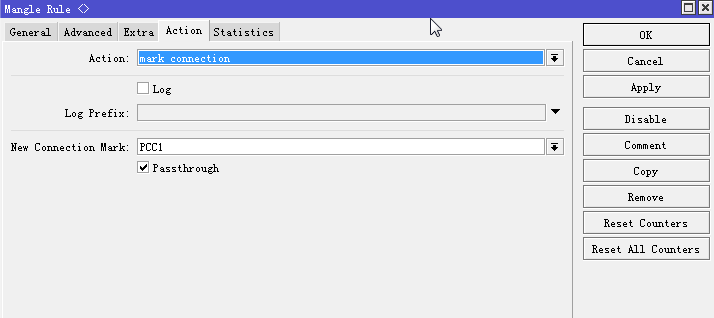

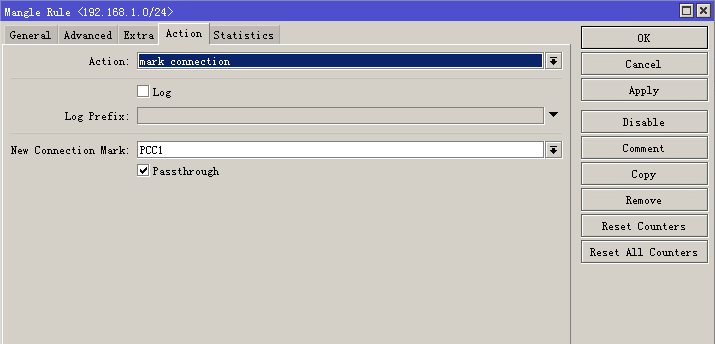

5、Action选项卡 Action选择“mark connection”，New Connection Mark填写标记名称

第一条标记 New Connection Mark 填写PCC1

第二条标记 New Connection Mark 填写PCC2

第三条标记 New Connection Mark 填写PCC 3

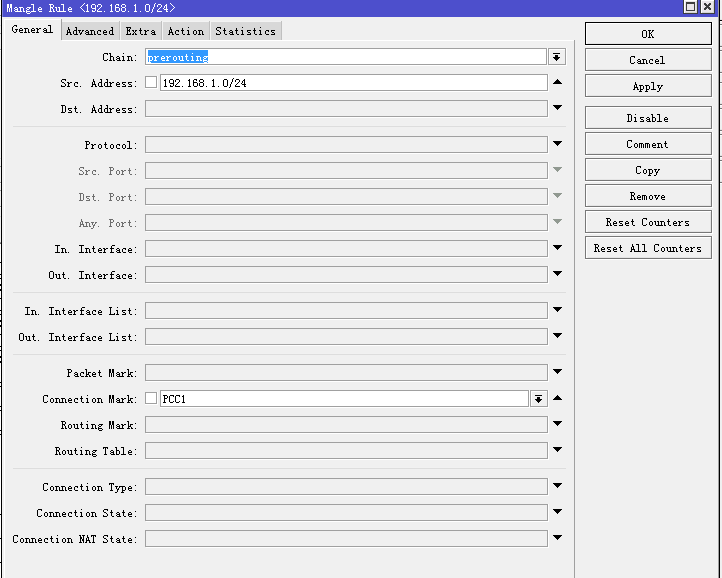

6、新建3条提取路由标记和指定路由的规则，Chain选择“prerouting”，Src. Address填写内网LAN地址，我这里是192.168.1.0/24，Connection Mark填写刚才标记的名称（需要创建3条规则）

第一条Connection Mark填写PCC1

第二条Connection Mark填写PCC2

第三条Connection Mark填写PCC3

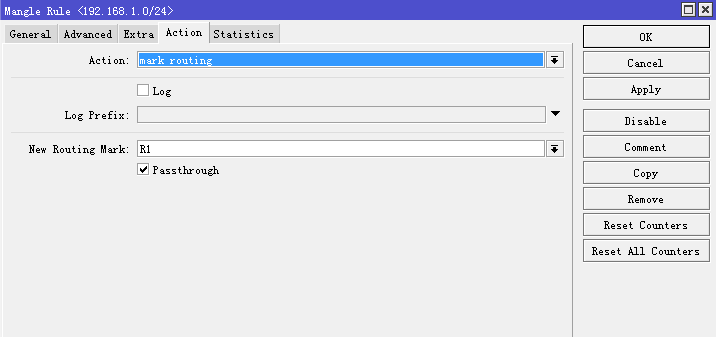

7、这边Action选择“mark routing”，New Routing Mark填写要走pppoe的名称，这边3条规则分别填写R1，R2，R3

以上规则脚本代码：

/ip firewall mangle
add action=mark-connection chain=prerouting dst-address-type=!local \
    new-connection-mark=PCC1 passthrough=yes per-connection-classifier=\
    both-addresses:3/0 src-address=192.168.1.0/24
add action=mark-connection chain=prerouting dst-address-type=!local \
    new-connection-mark=PCC2 passthrough=yes per-connection-classifier=\
    both-addresses:3/1 src-address=192.168.1.0/24
add action=mark-connection chain=prerouting dst-address-type=!local \
    new-connection-mark=PCC3 passthrough=yes per-connection-classifier=\
    both-addresses:3/2 src-address=192.168.1.0/24
add action=mark-routing chain=prerouting connection-mark=PCC1 \
    new-routing-mark=R1 passthrough=yes src-address=192.168.1.0/24
add action=mark-routing chain=prerouting connection-mark=PCC2 \
    new-routing-mark=R3 passthrough=yes src-address=192.168.1.0/24
add action=mark-routing chain=prerouting connection-mark=PCC3 \
    new-routing-mark=R2 passthrough=yes src-address=192.168.1.0/24

六、路由回路配置，确保同一个会话的数据从相同出口进出。

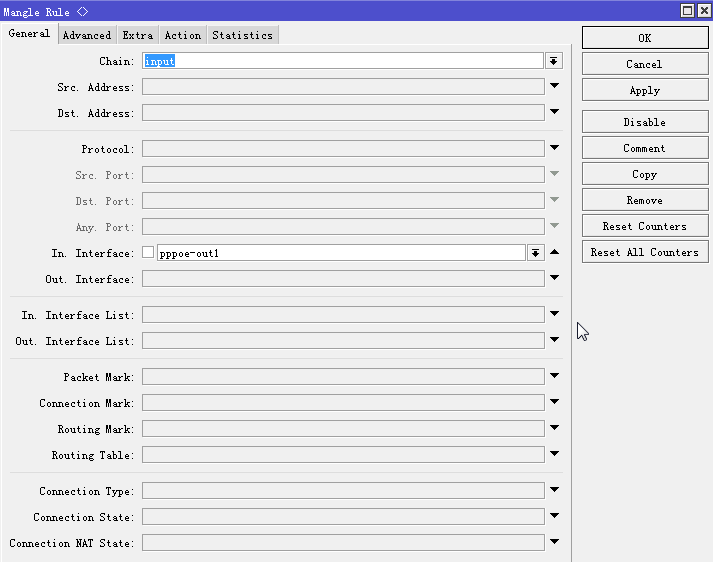

1、新建3条input规则，设置Chain：input，In.Interface选择入口

第一条规则： In.Interface选择pppoe-out1

第二条规则： In.Interface选择pppoe-out2

第三条规则： In.Interface选择pppoe-out3

2、标记入口连接，action选择mark connection，New Connectin Mark选择对应的标记

第一条规则： New Connectin Mark选择 PCC1

第二条规则： New Connectin Mark选择 PCC 2

第三条规则： New Connectin Mark选择 PCC 3

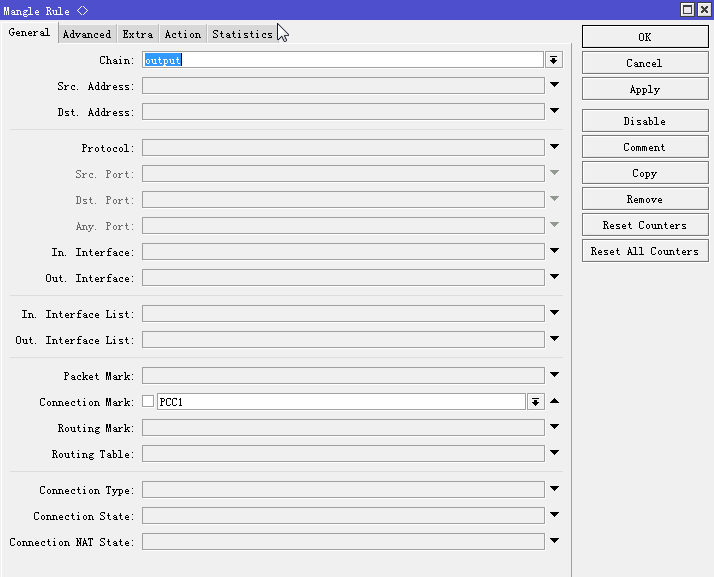

3、新建3条output规则，设置Chain：output， Connectin Mark 选择刚才标记的

第一条规则：Connectin Mark选择PCC1

第二条规则：Connectin Mark选择PCC2

第三条规则：Connectin Mark选择PCC3

4、标记默认路由，action选择mark routing，New Routing Mark选择对应的标记

第一条规则：New Routing Mark选择R1

第二条规则：New Routing Mark选择 R 2

第三条规则：New Routing Mark选择 R 3

以上规则脚本代码：

/ip firewall mangle
add action=mark-connection chain=input in-interface=pppoe-out1 \
    new-connection-mark=PCC1 passthrough=yes
add action=mark-connection chain=input in-interface=pppoe-out3 \
    new-connection-mark=PCC3 passthrough=yes
add action=mark-connection chain=input in-interface=pppoe-out2 \
    new-connection-mark=PCC2 passthrough=yes
add action=mark-routing chain=output connection-mark=PCC1 new-routing-mark=R1 \
    passthrough=yes
add action=mark-routing chain=output connection-mark=PCC3 new-routing-mark=R3 \
    passthrough=yes
add action=mark-routing chain=output connection-mark=PCC2 new-routing-mark=R2 \
    passthrough=yes

七、 配置nat规则

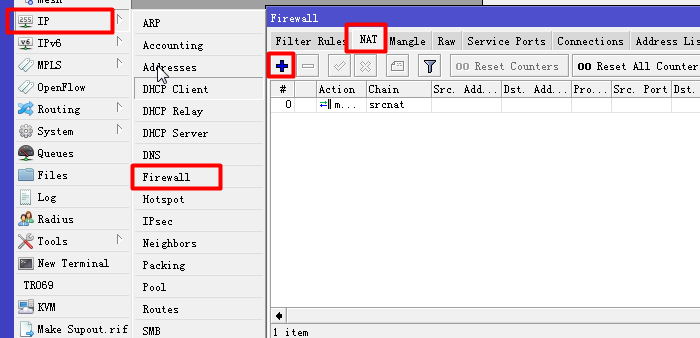

1、打开“IP” - “Firewall” -“NAT” ，点击“+”

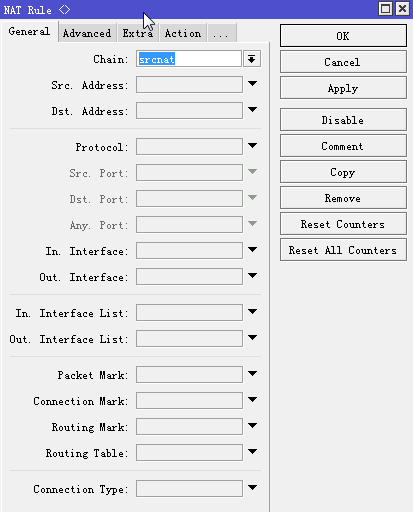

2、创建一条规则，Chain选择srcnat

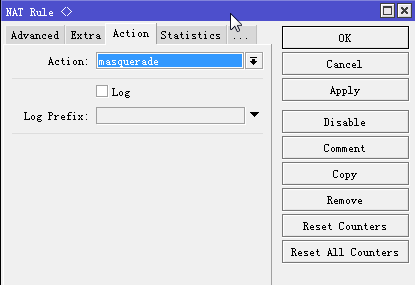

3、action选项卡，action选择masquerade

以上规则脚本代码：

/ip firewall nat
add action=masquerade chain=srcnat
